PPS隔膜

    由高性能的工程塑料聚苯硫醚（PPS）制成，能在高温和碱性环境下保持性能稳定，适用于碱性制氢。这种隔膜通过机织、水刺等工艺制备，分为短纤维和长丝两种生产方式。东丽采用长丝技术，而国内多数厂商使用短纤维。然而，PPS隔膜的主要缺点是亲水性较弱，这导致隔膜不能充分被电解液润湿，从而增加电解槽的电阻，降低电解效率，

   PPS隔膜生产涉及纺纱、整经、编织、水洗定型、磺化等多个环节，每个环节关键指标都直接影响最终产品的性能以及稳定性。从原料处理、纺纱与织造、定型与改性处理、裁切等环节来介绍PPS隔膜的生产工艺。

一、生产
1、原料处理
将PPS树脂在高温下熔融，部分对PPS树脂进行稳定结构的改性处理。通过纺丝组件制成丝绒状的纤维体，关键技术在线宽和均匀性。
2、纺纱与织造
PPS短纤维通过特定的纺纱工艺形成纱线，用织机将纱线织成隔膜布。工艺技术参数是关键。
3、改性处理
在预设温度和压力下进行热轧定型，以固定其结构并提高尺寸稳定性。 改善PPS隔膜的亲水性，磺化处理使其能够更好地被电解液浸润，降低电阻。
4，定型、
根据工艺要求面对隔膜外形尺寸，厚度定形。
5.裁切
一般采用机械剪切、激光切割，超声波切割等手段。不同程度的影响隔膜边缘的形态，产生毛边、烧损等现象。
5、成品
按照客户规格，裁切形成碱性水电解制氢PPS隔膜成品。
提供制备好的PPS隔膜会再进行一系列的性能测试，包括表面性能、机械强度、面电阻、孔隙率和吸碱性能等。

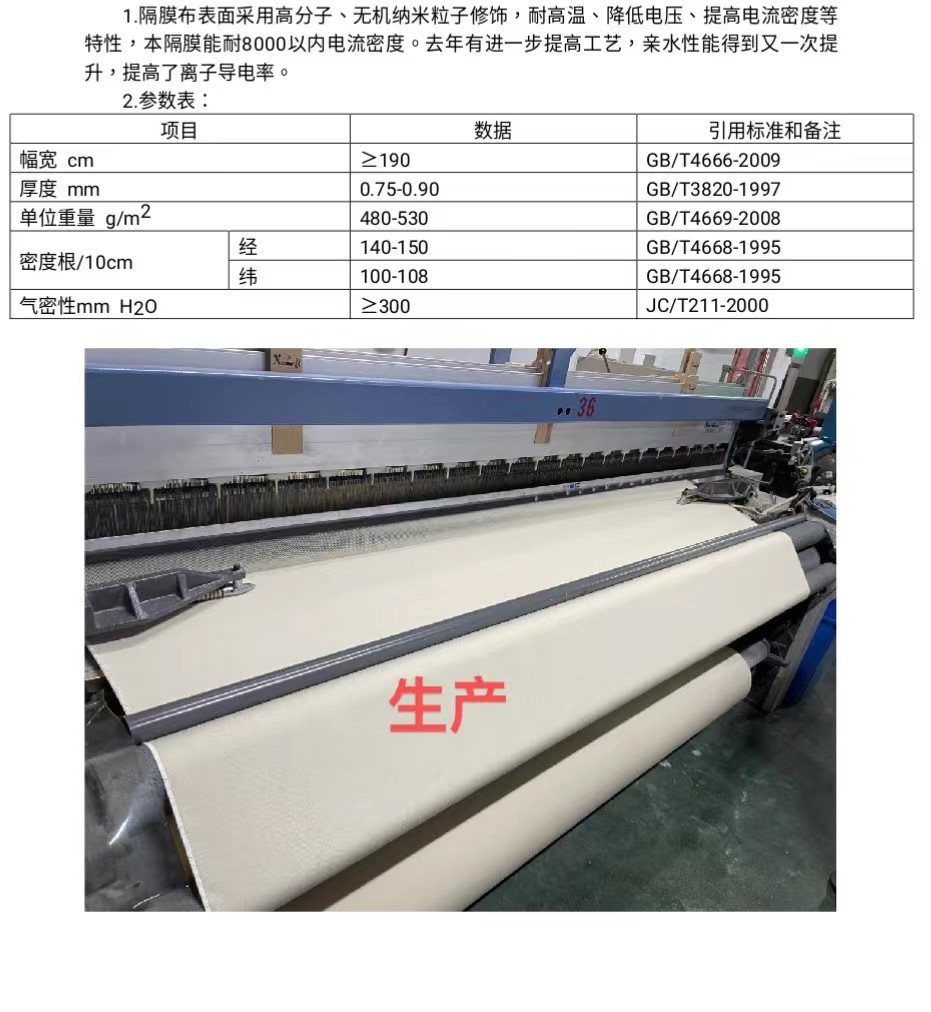

二.参数表:
项目 数据 引用标准和备注
幅宽cm ≥190 GB/T4666-2009
厚度mm 0.75-0.90 GB/T3820-1997
单位重量g/m2 480-530 GB/T4669-2008
密度根/10cm 经 纬 140-150 100-108 GB/T4668-1995 GB/T4668-1995
气密性mmH20 300-600 JC/T211-2000
